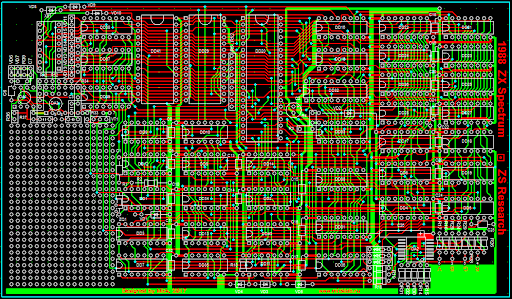

Конструктор Ленинград (зелёная маска) #67
Срок изготовления: 3 рабочих дня
Обратите внимание: эта печатная плата изготавливается на заказ. Сроки производства и поставки могут варьироваться. Уточняйте у администрации перед оплатой. Фото демонстрирует типовую версию платы. Фактическое исполнение может отличаться по цвету маски, маркировке или разводке.
⚠ Внимание: этот BOM составлен пользователями.
Он может содержать ошибки или неточности.
Пожалуйста, проверяйте перед оформлением заказа.
Красный цвет — элемента нет в наличии.
Оранжевый цвет — количество элементов меньше чем нужно для проекта.
Зелёный цвет — элемент отсутствует, но он в категории «в пути».
Проект: Конструктор Ленинград (зелёная маска) #67
| Элемент | Кол-во | Действие |
|---|---|---|
| 74ALS193N (КР1533ИЕ7) | ||
| 74LS00N (К555ЛА3) | ||
| 74LS02N (К555ЛЕ1) | ||
| 74LS04N (К555ЛН1) | ||
| 74LS174N (К555ТМ9) | ||
| 74LS257N (К555КП11) | ||
| 74LS32N (К555ЛЛ1) | ||
| 74LS373N (К555ИР22) | ||
| 74LS86N (К555ЛП5) | ||
| D2764 DIP28 | ||
| https://www.chipdip.ru/product/125nt1-8030819023 | ||
| MC14520N DIP | ||
| TMS4164-15NL (демонтаж) | ||
| Z8400AB1(новые) | ||
| Диод 1N4148 D0-35 (аналог КД522Б) | ||
| К555ИР16 #K8 | ||
| К555ИР9 #А2 | ||
| К555КП13 #К8 | ||
| К555ЛА4 #K1 | ||
| К555ЛИ1 #P | ||
| К555ТМ2 #А2 | ||
| Кварцевые резонаторы HC-49S/HC-49U — frequency: 14.318MHz | ||
| КР140УД608 #K2 |
angel5a –
Плата хорошая, схема простая.
Найти 125нт1 (золото-керамический корпус) всё ещё можно по барахолкам, или заменить на дискретные транзисторы.
tchernychov –
Компьютер запустился сразу. Детали предварительно проверял. Память поставил 4164. Логику использовал 555 серии. D36 (КП11) заменил на КП16. Читалку собрал родную на dip8 чипах: КР140УД608 и LM211P (вместо К554СА3). Работает нормально. Из «улучшений» сделаны привязка к уровню чёрного и укорачивание длительности строчного синхроимпульса. Позже также подключил RGBI2VGA (ZXKit) и переходник RGBI2HDMI на RPi2014.
