Конструктор Северная пальмира #651(1291) (синяя маска)
Недоступно

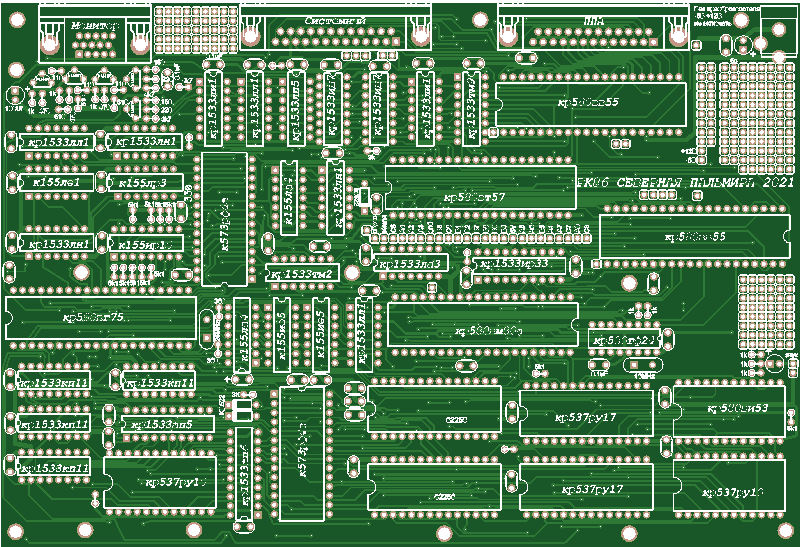

Обратите внимание: эта печатная плата изготавливается на заказ. Сроки производства и поставки могут варьироваться. Уточняйте у администрации перед оплатой. Фото демонстрирует типовую версию платы. Фактическое исполнение может отличаться по цвету маски, маркировке или разводке.
1 отзыв на Конструктор Северная пальмира #651(1291) (синяя маска)
Для отправки отзыва вам необходимо авторизоваться.
⚠ Внимание: этот BOM составлен пользователями.
Он может содержать ошибки или неточности.
Пожалуйста, проверяйте перед оформлением заказа.
Красный цвет — элемента нет в наличии.
Оранжевый цвет — количество элементов меньше чем нужно для проекта.
Зелёный цвет — элемент отсутствует, но он в категории «в пути».
Проект: Конструктор Северная пальмира #651(1291) (синяя маска)
| Элемент | Кол-во | Действие |
|---|---|---|
| 74ALS04 (КР1533ЛН1) | ||
| 74ALS32 (КР1533ЛЛ1) | ||
| 74LS00 (К555ЛА3) | ||
| 74LS138 (К555ИД7) | ||
| 74LS174 (К555ТМ9) | ||
| 74LS257 (К555КП11) | ||
| 74LS93 (К555ИЕ5) | ||
| HM62256 DIP | ||
| HM6264-10 DIP | ||
| P8253-5(оригинал, демонтаж) | ||
| P8255 DIP40( демонтаж) | ||
| Гнездо HDR15 VGA #3 | ||
| КР580ВГ75(8275) DIP #А | ||
| КР580ВМ80 (8080) DIP40 #B | ||
| КР580ВТ57(8257) DIP #К8 | ||
| КР580ГФ24(8224) DIP #К5 |
angel5a –
Проект не для новичков, практически бесполезен владельцам других РК, да и в целом оказывается тупиковой экспериментальной игрушкой, но с VGA. Перед покупкой прочтите всю тему на форуме и решите, надо ли оно вам.
Проблемы не такие уж и большие:
1. Если в оригинальном 86РК проблемой является запустить DRAM памяти, то тут проблема таймингов и подбора микросхем перекочевала в область генератора и видео. Решается, по большей части, установкой самых скоростных микросхем везде, где надо и нет.
2. Как шелкография, так и схема, так и уточнения по сборке содержат известные ошибки (в плане наименований), которые так и не были ни документированы, ни исправлены. Что ставит и куда, придётся решать исключительно из собственных знаний и опыта.
3. Разводка блокировочных конденсаторов вызывает не вопросы, а недоумение. В такой трассировке эти пол сотни конденсаторов спокойно можно заменить на пару более ёмких по углам платы, абсолютно без каких-либо негативных последствий, потому как именно так они и разведены сейчас, и свою роль они и так не исполняют.
4. Совместимость с оригинальным РК есть, но её нет, но там вообще легко всё поправить в программах, но там очень сложно и много времени надо тратить. В общем, как-то так. На большее, чем сейчас есть в репах, расcчитывать не стоит.
5. Оба периферийных разъёма (системный и пользовательский) одинаковые DB-25MR, что даёт простую возможность вставить не туда. Но распиновка их не совместимая, включая питание.
6. Пользовательский разъем выбран свой, а не тот, что давно применяется в других современных адаптациях. А, учитывая, что на него ещё и не выведены C0 и C4, то практически вся существующая периферия для оригинального 86РК и 86RK-SRAM с их аналогами, оказывается непригодной. Только SD-мод и можно подключить адекватно, а всё остальное (ром-диск, ком-порт, программатор) придётся колхозить.
Там, вроде как, существует вторая версия платы, но со своими, всё так же неисправленными ошибками.
